一．工作原理

散射濁度傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。

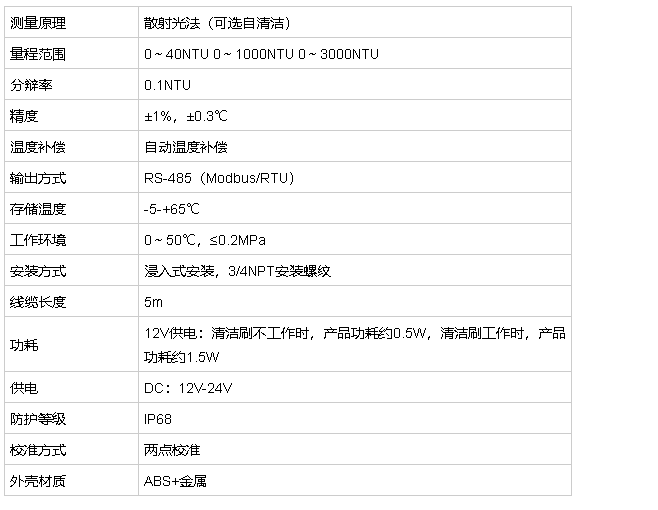

二．技術參數

三．尺寸/安裝

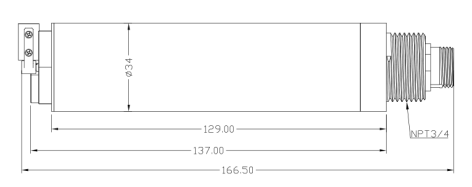

1. 尺寸圖

2. 接線圖

線纜為4芯屏蔽線：

紅色—電源線 藍/黑色—地線 綠色—485B黃色—485A

生產批次不同，線纜顏色略有差異，具體參照線纜絲印。

3. 安裝

四．維護和保養

傳感器維護:

如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

注意：

避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。
