一、微型氣象儀產品簡介：

微型氣象儀又稱氣象傳感器、微氣象儀、微型氣象站、一體化氣象傳感器，微型氣象儀是一種針對氣象要素進行數據采集的儀器，可監測環境溫度、相對濕度、風速、風向、大氣壓力、光學雨量6個氣象要素。原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向。與傳統的超聲波風速風向儀相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。SJ-WQX6型微型氣象儀創新性地將氣象標準六參數（環境溫度、相對濕度、風速、風向、大氣壓力、光學雨量）通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將六項參數一次性輸出給用戶。

二、微型氣象儀產品特點
1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋
2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向
3、風速、風向、溫度、濕度、大氣壓力、雨量六要素一體式
4、采用先進的傳感技術，實時測量，無啟動風速
5、抗干擾能力強，具有看門狗電路,自動復位功能,保證系統穩定運行
6、高集成度，無移動部件，零磨損
7、免維護，無需現場校準
8、采用ASA工程塑料室外應用常年不變色
9、產品設計輸出信號標配為RS485通訊接口（MODBUS協議）；可選配232、USB、以太網接口，支持數據實時讀取
10、可選配無線傳輸模塊，最小傳輸間隔1分鐘
11、探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題

三、微型氣象儀技術參數

1.風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s；
2.風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；
3.空氣溫度：測量原理二極管結電壓法，-40-60℃（±0.3℃），分辨率0.01℃；
4.空氣濕度：測量原理電容式，0-100%RH（±3%RH）,分辨率：0.1%RH；
5.大氣壓力：測量原理壓阻式，300-1100hpa（±0.25%），分辨率0.1hpa；
6.光學雨量：0-4mm/min（≤±4%）
7.功率:0.84W
8.生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證
9.生產企業具有計算機軟件注冊證書
10.生產企業為3A級信用企業

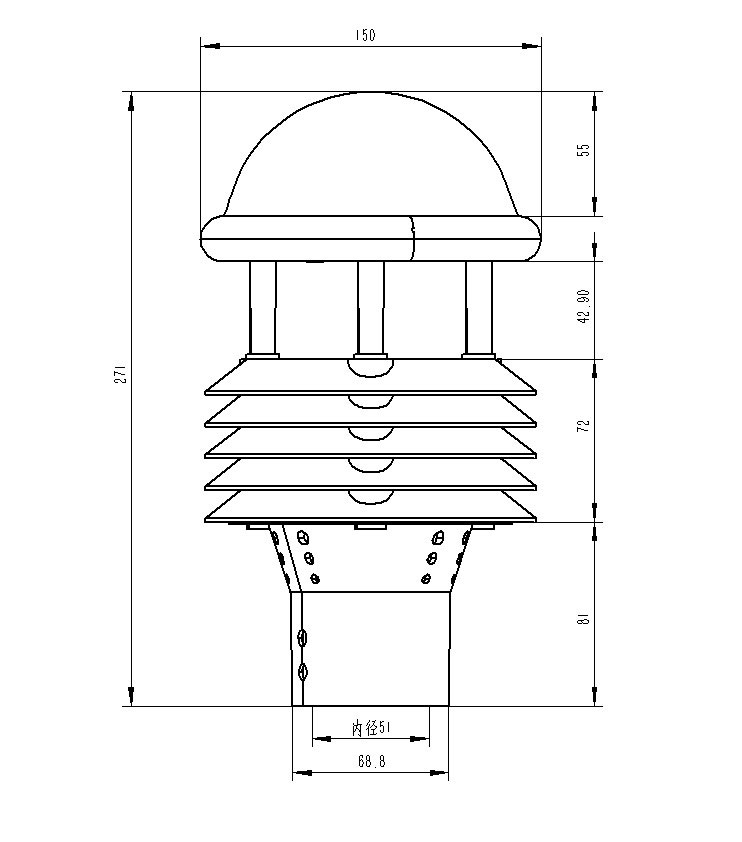

四、微型氣象儀產品尺寸圖:

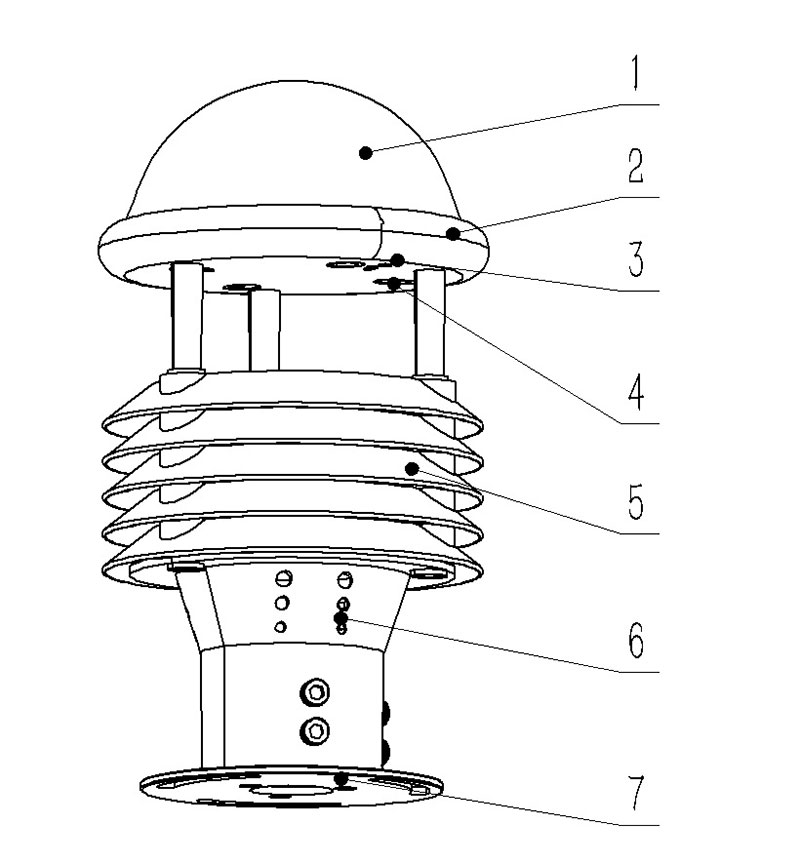

五、微型氣象儀產品結構圖:
1.光學雨量傳感器2.控制電路
3.指北箭頭
4.超聲波風速、風向
5.百葉箱
6.溫度、濕度、氣壓監測位置
7.底部固定法蘭
六、微型氣象儀產品接線定義
